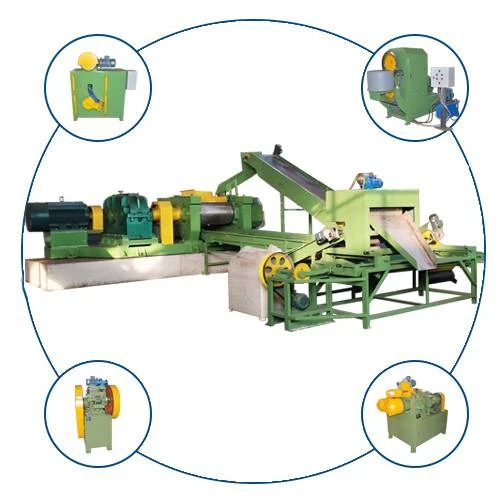

1, Phân tích quy trình sản xuất của dây chuyền sản xuất bột cao su lốp xe phế thải
Dây chuyền sản xuất bột cao su lốp xe phế thải bao gồm hai phần: thiết bị xử lý sơ bộ lốp xe và bộ phận nghiền. Bộ phận nghiền bao gồm máy nghiền cao su, băng tải, sàng rung và thiết bị tách từ.
Đầu tiên, lốp xe được xử lý thành các khối vuông 3-5 cm thông qua thiết bị xử lý trước lốp xe. Sau đó, khối cao su được nghiền và xay bằng máy nghiền cao su loại XKP400/450/610 trong đơn vị nghiền để thu được bột cao su chứa dây thép và hạt cao su. Tiếp theo, vật liệu mịn được chọn bằng sàng rung chính và bột mịn được tách ra khỏi dây thép bằng thiết bị tách từ để thu được bột cao su nguyên chất (có thể chọn độ mịn theo ý muốn). Bột cao su không đạt độ mịn yêu cầu được đưa trở lại máy nghiền cao su thông qua băng tải chính để nghiền lại. Công nghệ quy trình tái chế vật lý này tiên tiến, không yêu cầu bất kỳ nguyên liệu thô hóa học nào, không tạo ra nước thải và có chi phí vận hành thấp. Đây là thiết bị được ưa chuộng để sản xuất bột cao su từ lốp xe dây thép.
2. Danh sách các thiết bị liên quan
|
Tên thiết bị |
giải thích |
|
1. Thiết bị xử lý lốp trước |
|
|
Máy cắt lốp |
Tách lốp xe từ đỉnh thành hai phần |
|
Máy cắt lốp tự động |
Lốp xe bị phân hủy được cắt đồng loạt thành từng mảnh |
|
Máy cắt lốp |
|
|
Máy tách cuộn thép |
Tháo vành lốp xe |
|
2. Bộ máy nghiền |
|
|
Máy cắt cao su XKP-400 / 450 / 610 |
Các mảnh cao su được nghiền nát và nghiền |
|
Màn hình rung chính |
Kiểm tra vật liệu |
|
băng tải chính |
Vận chuyển lưu thông vật liệu |
|
cây từ tính |
Dây mao dẫn được tách ra |
|
Thiết bị xử lý sợi |
sự phân hủy |
3. Giới thiệu tóm tắt về máy đơn
Máy cắt lốp: dùng để cắt toàn bộ lốp từ giữa đỉnh lốp thành hai phần, thuận tiện vận chuyển, tiết kiệm 40% diện tích, có nhiều lựa chọn hơn cho lần sử dụng tiếp theo.
|
người mẫu |
quyền lực (kw) |
phạm vi công việc (mm) |
Hiệu suất cắt (chiếc/giờ) |
cân nặng (Kilôgam) |
kích cỡ (mm) |
|
ZQJ310 |
9.5 |
750-1200 |
60-80 |
640 |
1440*1000*1540 |
Máy cắt lốp tự động: dùng để phân hủy lốp xe đã phân hủy thành các dải (chiều rộng có thể điều chỉnh), có thể dễ dàng vận hành bởi 1 nhân viên, tiết kiệm nhân công và nâng cao hiệu suất an toàn. Dụng cụ cắt được làm bằng vật liệu đặc biệt, có độ cứng cao và khả năng chống mài mòn tốt.
|
người mẫu |
quyền lực (kw) |
phạm vi công việc (mm) |
Hiệu suất cắt (chiếc/giờ) |
cân nặng (Kilôgam) |
kích cỡ (mm) |
|
QT380 |
8.5 |
750-1200 |
15-20 |
850 |
1800*900*1580 |
|
QT600 |
10.5 |
750-1200 |
30-40 |
1800 |
2190*950*1780 |

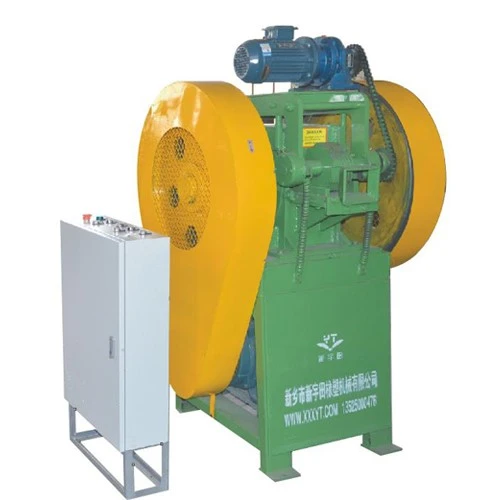

Máy cắt lốp: dùng để phân hủy nhanh lốp xe thành các khối 30-50mm, đây là quy trình thứ ba của quá trình gia công lốp xe. Máy bao gồm hai dao di chuyển, một dao cố định và một cơ cấu cấp liệu cưỡng bức. Dụng cụ là vật liệu cacbua, thay thế dụng cụ khi thân dao bị mòn. Khi thay dụng cụ, sử dụng hàn đồng oxy hoặc hàn lò.
|
người mẫu |
quyền lực (kw) |
phạm vi công việc (mm) |
đầu ra (t/h) |
cân nặng (Kilôgam) |
kích cỡ (mm) |
|
QK200 |
15 |
Dải lốp 30-50mm |
1 |
450 |
800*810*1380 |
|
QK350 |
31.5 |
Dải lốp 30-50mm |
2 |
1300 |
1060*1000*1780 |
Máy tách vòng thép: máy này có thể xử lý mặt lốp và cổng bên trong, và loại bỏ tất cả dây bên trong. Đặt miệng lốp bên trong vào rãnh dẫn hướng, chạy qua hai con lăn đối diện và tách cao su phủ dây thép bên ngoài khỏi dây thép.
|
người mẫu |
quyền lực (kw) |
phạm vi công việc (mm) |
đầu ra (kg/giờ) |
cân nặng (Kilôgam) |
kích cỡ (mm) |
|
GF240 |
15.75 |
750-1200 |
1 |
1500 |
1560*1100*1450 |

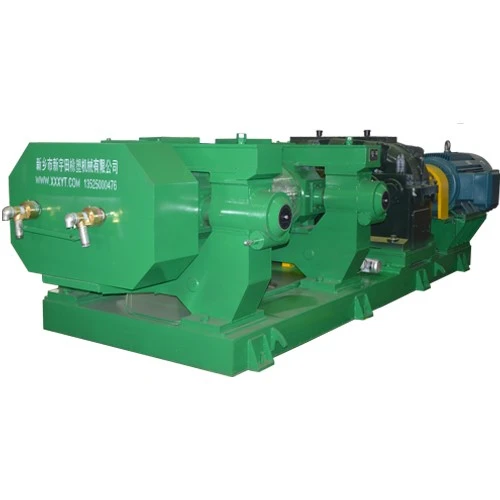

máy cắt cao su
(1) Tổng quan: chủ yếu dùng để nghiền và mài khối cao su. Vật liệu con lăn là thép đúc nguội hợp kim cứng, bề mặt làm việc của con lăn thép đúc và vật liệu hợp kim cứng bề mặt với đường kính trục, bề mặt làm việc và đường kính trục thông qua quá trình mài, có độ cứng cao và khả năng chống mài mòn.
(2) Cấu tạo: đế, khung, con lăn trước và sau, bộ truyền động, bộ giảm tốc, thiết bị điều chỉnh, thiết bị điều chỉnh nhiệt độ con lăn, công tắc an toàn và hệ thống điều khiển điện.
(3) Thiết bị điều chỉnh khoảng cách là thiết bị điều chỉnh trục vít thẳng đứng bên hông, tiết kiệm nhân công và kiểu dáng đẹp.
(4) Thiết bị điều chỉnh nhiệt độ con lăn có thể dẫn nước làm mát đến con lăn để điều chỉnh nhiệt độ bề mặt của con lăn nhằm đáp ứng yêu cầu của quy trình.
(5) Thiết bị bảo vệ an toàn:
a. Bảo vệ quá tải động cơ;
b. Thiết bị bảo hiểm an toàn con lăn: khi áp suất làm việc của thiết bị đột nhiên vượt quá tải, bảo hiểm an toàn sẽ phát huy tác dụng. Để bảo vệ con lăn và các bộ phận chính khác, giúp máy chạy đáng tin cậy hơn, giảm chi phí bảo trì.
(6) Thông số thiết bị
|
người mẫu |
XKP400 |
XKP450 |
XKP610/800 |
XKP610/1000 |
|
Đường kính trục trước (mm) |
400 |
450 |
510 |
560 |
|
Đường kính con lăn phía sau (mm) |
400 |
450 |
610 |
610 |
|
Chiều dài con lăn (mm) |
600 |
800 |
800 |
1000 |
|
Tỷ lệ tốc độ con lăn |
1:1.38 |
1:1.43 |
1:2 |
1:1.9 |
|
Tốc độ đường lăn phía trước (m / phút) |
22.29 |
24.38 |
23.79 |
24.72 |
|
** khoảng cách cuộn (mm) |
10 |
10 |
16 |
16 |
|
Vòng bi trượt/lăn |
ổ trục tay áo |
có thể lựa chọn |
có thể lựa chọn |
vòng bi chống ma sát |
|
đầu ra (kg/h) |
200-500 |
300-700 |
600-1200 |
1000-2000 |
|
công suất (kw) |
45 |
75 |
132 |
185 |
|
cân nặng (kg) |
7500 |
11500 |
17500 |
19500 |
|
kích thước (mm) |
3920*1850*1720 |
5060*1930*1550 |
5739*2270*1560 |
5899*2270*1560 |
Màn hình rung chính
|
người mẫu |
quyền lực (kw) |
kích cỡ (mm) |
chức năng |
|
SF4800 |
7.5 |
6850*1010*400 |
Kiểm tra vật liệu |
băng tải chính
|
người mẫu |
quyền lực (kw) |
kích cỡ (mm) |
chức năng |
|
SSD7480 |
2.2 |
7480*820*680 |
Vận chuyển lưu thông vật liệu |
Thiết bị tách từ: dùng để tách sợi thép mao dẫn trong bột cao su và tạo ra bột cao su nguyên chất.
Lưu ý: Thiết bị xử lý sợi có thể được mua theo nhu cầu của khách hàng
Thiết bị xử lý sợi: máy tách khí có thể điều chỉnh là sử dụng các vận tốc không khí treo khác nhau, đối với hỗn hợp, do mật độ của vật liệu, vật liệu vốn có sự khác biệt về vận tốc không khí treo, đối với cùng một vật liệu, kích thước hạt khác nhau có vận tốc không khí treo khác nhau, do đó, bằng cách điều chỉnh góc của tấm lưỡi dao, thay đổi vận tốc không khí lưu thông bên trong thân máy để đạt được hiệu quả tách có độ chính xác cao.
|
người mẫu |
Phạm vi xử lý |
Độ chính xác tách biệt |
đầu ra (kg/giờ) |
quyền lực (kw) |
kích cỡ (mm) |
|
KF1200 |
18-20 bột lưới |
＞85% |
800 |
5.5+1.5 |
1510*1510*3900 |
XYT cũng có thể tùy chỉnh dây chuyền sản xuất bột cao su theo yêu cầu của khách hàng về sản xuất bột cao su, số lượng khác nhau.
